核心产品
急冷急热模具温度控制器
产品介绍

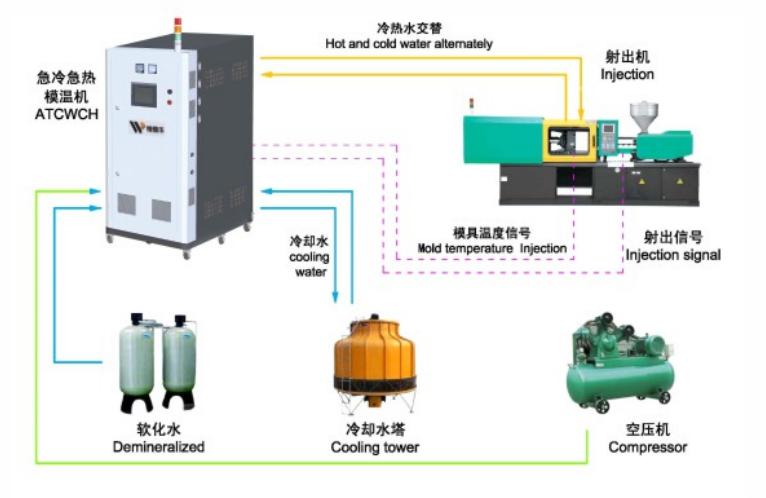

采用高温高压热水对模具流道循环加热冷却，当注塑机开模后注入高温高压热水，把模具温度提高到一个设定值，让进入模腔的塑胶保持最佳熔融状态，在注塑机完成保压转入冷却后，开始注入冷水，模具冷却降低到成品可取出的温度后开模，再向模具吹入空气把冷水完全吹走完成整个注塑过程。
产品特点
◆ 采用全中文人机界面，操作监控简单;
◆ 采用高精度PLC中PID控制器，能够达到精确的模具温度及升温及降温效果;
◆ 与注塑机模温信号、开模信号、关模信号互锁;
◆ 控制器对加热器采用一对一的控制单元进行控制;
◆ S.SR固态继电器加热控制;
◆ 整机使用高温高压专业零件，保证使用的安全性及设备的可靠性;
◆ 热水出入管路采用316不锈钢焊接成型，减少管阻及锈垢;
◆ 隔离式控制面板，可依需求放置于适当的位置，方便操作;
◆ 安全保护完善，故障显示，保证设备的安全性;
应用范围
目前在家电、汽车、通讯、日用品、医疗器械等行业具有广泛的应用前景。
技术参数
| 机型Model | 单位unit | WTCWCH-1830-72 | WTCWCH-1830-108 | WTCWCH-1855-144 | |
|---|---|---|---|---|---|
| 温控范围Controlrange | ℃ | 常温+10°C-180C | |||
| 温控精度Temp.control accuracy | ℃ | PID+1C | |||
| 传热媒体Heat transfer medium | 清水Water | ||||
| 冷却方式Cooling method | 直接冷却Direct cooling | ||||
| 加热能力Heating capacity | KW | 72(18KWx4支) | 108(18KWx6支) | 144(18KWx8支) | |
| 总输入功率Totalinput power | KW | 77.5 | 115 | 152 | |
| 最大运行电流Maximum current | A | 139.5 | 207 | 273 | |
| 电源Power supply | AC 3P+PE 380V 50Hz | ||||
| 控制方式Controlmode | PLC+触摸屏 | ||||
| 热水泵Pump | 功率power | KW | 3.0 | 3.0 | 4.0 |
| 最大流量flow | L/min | 120 | 120 | 150 | |
| 最大扬程 | M | 60 | 60 | 85 | |
| 冷水泵Pump | 功率power | KW | 2.2 | 3.0 | 3.0 |
| 最大流量flow | L/min | 116 | 200 | 200 | |
| 最大扬程 | M | 114 | 83 | 83 | |
| 最大运行压力Max operating pressure | Kg/cm² | 12 | 12 | 12 | |
| 循环水配管口径Circulation water pipe | INCH | DN32(1/2”x10) | DN32(1/2”x10) | DN40(1/2”x16) | |
| 冷却水配管口径Cooling water pipe | INCH | 1-1/4 | 1-1/4 | 1-1/2 | |
| 冷却入水压力Cooling water supply | Kg/cm² | 2 | 2 | 2 | |
| 软水补水口Demineralized water supply | INCH | 1/2 | 1/2 | 1/2 | |
| 压缩空气Compressed air | 压力Pressure | Kg/cm² | 4.5~7 | 4.5~7 | 4.5~7 |
| 供气管Supply pipe | mm | 12 | 12 | 12 | |
| 外型尺寸Size(LxWxH) | CM | 170x85x140 | 170x85x140 | 190x90x160 | |
| 重量Weight | kg | 700 | 800 | 900 | |
| 适用注塑机Suitable for injection molding machines | T | 600T | 1000T | 2000T | |
